微控制器的外设整合，简化电路设计

在电子产品开发中，电路设计的复杂度往往与元器件数量成正比。更多的芯片、更多的阻容件，意味着更长的设计周期、更繁琐的调试工作以及更多的潜在故障点。微控制器（MCU）的外设整合技术，为解决这一问题提供了可行的思路。

从分立到集成

回顾早期的嵌入式设计，一个简单的数据采集系统可能需要多个独立芯片：传感器信号调理需要运放，模数转换需要ADC芯片，数据显示需要LCD驱动芯片，通信则需要专用的接口芯片。设计师需要为每个芯片配置电源、晶振和外围电路，并在PCB上仔细规划布局。

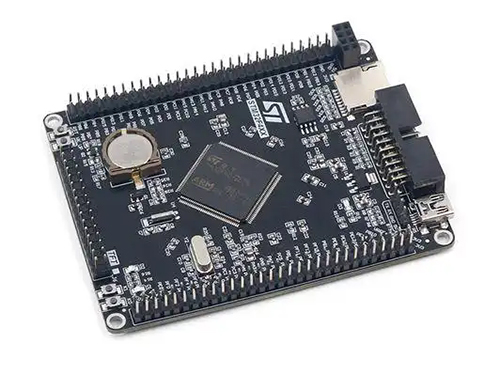

如今的MCU将这些功能集成在单芯片中。一颗中等规模的MCU通常包含多通道ADC、DAC、比较器、运放、触摸感应单元、多种通信接口（I2C、SPI、UART、CAN、USB）以及定时器阵列。设计者只需围绕MCU构建电路，就能完成过去需要多颗芯片才能实现的功能。

整合外设的具体价值

以电机控制应用为例。传统方案需要微控制器外加PWM发生器、死区时间控制逻辑、电流检测电路和保护电路。而集成了电机控制专用定时器的MCU，可以提供互补PWM输出、可编程死区时间、故障刹车输入和ADC同步触发功能，将这些功能全部纳入片内。

在传感检测方面，带有集成可编程增益放大器（PGA）的MCU可以直接处理微弱的传感器信号，无需外部运放。内部参考电压源保证了ADC的转换稳定性，减少了外部基准芯片的需求。

对于人机交互界面，整合电容触摸控制器的MCU只需在PCB上绘制感应焊盘，通过内部硬件自动完成电容测量和噪声滤波，无需专用触摸芯片。

简化带来的效率提升

外设整合带来的简化体现在多个层面。物料清单（BOM）中的独立芯片数量减少，降低了采购和库存管理的复杂度。PCB布局更加简洁，信号路径缩短，有利于改善信号完整性和电磁兼容性。同时，集成外设的参数匹配由芯片厂商保证，减少了设计者匹配不同芯片之间时序和电平的工作量。

开发效率方面，MCU厂商通常为集成外设提供完整的驱动库和参考代码，开发者可以更快地上手使用，将精力集中在应用逻辑而非底层电路设计上。

适度的整合策略

外设整合并非越多越好。选择MCU时，可以评估项目实际需要哪些外设，避免为用不上的功能支付额外成本。一些对模拟性能要求较高的场景仍可能需要外部专用芯片。但对于大量常规应用而言，合理利用MCU的整合外设，是一种简化电路设计、缩短开发周期的有效方式。
